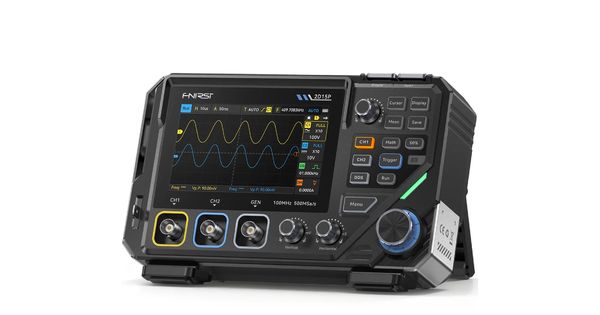

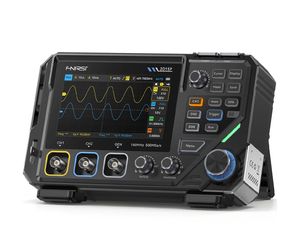

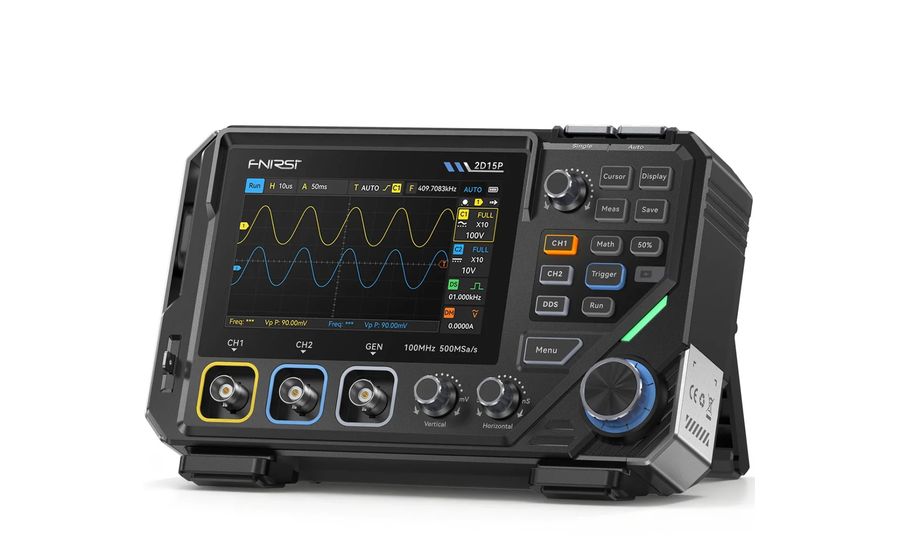

FNIRSI 2D15P Oszilloskop, Multimeter und Signalgenerator 3in1, 100 MHz

Beschreibung für FNIRSI 2D15P Oszilloskop, Multimeter und Signalgenerator 3in1, 100 MHz

Das FNIRSI 2D15P Oszilloskop, Multimeter und Signalgenerator in einem kompakten Gerät spart Platz auf dem Schreibtisch, Messzeit und Nerven beim Umverdrahten. Seine Leistung liegt auf Laborniveau, aber seine Größe und Benutzerfreun­dlichkeit wird es bei Heimwerkern und Entwicklern gleichermaßen beliebt machen.

Die wichtigsten Vorteile

• Oszilloskop, Multimeter und Signalgenerator in einem Gerät – Messen, Analysieren und Erzeugen von Signalen ohne Umverdrahtung.
• Leistungsstarkes Oszilloskop (100 MHz / 500 MSa/s) – Hohe Bandbreite und schnelle Abtastung erfassen selbst schnelle Transienten, Spikes und „unsichtbare“ Signalfehler.
• Übersichtlicher 4,3" IPS-Touchscreen + physische Bedienelemente – Touch für Geschwindigkeit, Tasten und Drehrad für Präzision. Die Bedienung ist intuitiv und ohne unnötige Menüsuche.
• Echteffektiv-Multimeter mit 19.999 Zählern Auflösung – Genaue Messungen von AC/DC-Spannung und -Strom, Widerstand und Kapazität – zuverlässig auch bei nicht-sinusförmigen Signalen.
• Mobiler Einsatz dank 5000-mAh-Akku und USB-C – Das leichte Design und der leistungsstarke Akku ermöglichen es Ihnen, überall zu messen, ohne dass eine Steckdose in Reichweite sein muss.

Touch + Tasten=idealer Kompromiss

Der 4,3-Zoll-IPS-Touchscreen ist klar, gestochen scharf und farbenfroh. Sie werden auch die physischen Tasten und den präzisen Drehknopf zu schätzen wissen. Die Bedienung des Geräts ist flott und logisch.

Ein Oszilloskop, das sieht, was Sie nicht sehen wollen

Mit einer Abtastrate von 500 MSa/s und einer Bandbreite von bis zu 100 MHz (50 MHz bei zwei Kanälen) erfassen Sie auch schnelle Signale. ≈1200 fps Bildwiederholrate, 128-stufige Grau- und Farbtemperatu­ranzeige und unendliche Nachleuchtdauer machen die Signalanalyse zu einer visuell lesbaren Angelegenheit – ideal für Glitches, Spikes und Transienten. Der XY-Modus (Lissajous-Muster) zeigt dann zuverlässig Phasenbeziehun­gen auf.

Clevere Mathematik und automatische Messungen

Eingebaute mathematische Funktionen (Addition, Subtraktion, Multiplikation, Division…) ermöglichen die Analyse von Signalen in Echtzeit. 13 automatische Messungen, Cursor und verschiedene Trigger-Modi (Auto / Normal / Single).

Ein Multimeter, das auf Genauigkeit achtet

Das integrierte True RMS-Multimeter mit einer Auflösung von 19.999 Zählern kann AC/DC-Spannung und -Strom, Widerstand, Kapazität, Dioden und Durchgang verarbeiten. Mit True RMS misst es auch nicht-sinusförmige Signale korrekt – kein „ich schätze, das geht so“. Es passt einfach.

Signalgenerator immer zur Hand

Der eingebaute 10-MHz-DDS-Generator bietet bis zu11 gängige Wellenformen mit einstellbarer Frequenz, Amplitude und Tastverhältnis. Ideal für Schaltungstests, Filterabstimmung oder schnelle Eingangssignal-Simulationen ohne zusätzliche Geräte.

Stromversorgung über den Rucksack, nicht über die Steckdose

Das Gehäuse ist 30 % leichter, der Akku hat5000 mAh und wird über USB-C geladen. So können Sie problemlos Messungen außerhalb des Labors durchführen – auf einem Tisch, in einem Rack oder irgendwo „im Feld“. Das Speichern und Exportieren der Wellenformen ermöglicht dann später eine ruhige Analyse auf Ihrem Computer.

Für wen ist das FNIRSI 2D15P ideal?

Für alle, die schnelle, genaue und vielseitige Messungen ohne Kompromisse wünschen: Elektronikinge­nieure, Entwickler, Servicetechniker und Heimwerker – hier bekommen Sie drei vollwertige Geräte in einem.

Technische Parameter

Oszilloskop

• Anzahl der Kanäle: 2
• Abtastrate: 500 MSa/s
• Bandbreite: 100 MHz (1CH) / 50 MHz (2CH)
• Speichertiefe: 10 K / 100 K / 1 M
• Eingangsimpedanz: 1 MΩ
• Zeitbasis: 5 ns – 50 s/div
• Vertikale Empfindlichkeit: 10 mV – 10 V/div
• Max. Eingangsspannung: 800 V (Tastkopf x10)
• Trigger-Modi: Auto / Normal / Einzeln
• Triggertypen: Vordere Flanke / Absteigende Flanke / Beide Flanken
• Bindung: AC / DC
• Bandbreitenbe­grenzung: 20 MHz
• Nachleuchtdauer: min / 2 s / 5 s / 10 s / 20 s / 50 s / ∞
• Anzeigemodi: Punkt / Vektor / Graustufen / Farbtemperatur
• Funktionen: mathematische Operationen, XY-Modus, Cursor, automatische Messungen
• Wellenformaufze­ichnung: Datenspeicherung und -export

Multimeter (True RMS, 19.999 Zählungen)

• Gleichspannung: 1,9999 V / 19,999 V / 199,99 V / 1000 V
• Wechselspannung: 1,9999 V / 19,999 V / 199,99 V / 750 V
• DC-Strom: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Wechselstrom: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Widerstand: bis zu 19,999 MΩ
• Kapazität: 9,999 nF – 99,99 mF
• Diodentest: ja
• Durchgangsprüfung: ja

Signalgenerator

• Anzahl der Kanäle: 1
• Frequenzbereich: 0 – 10 MHz
• Amplitude: 0,1 – 3,0 Vpp
• Tastverhältnis: 0 – 100%
• Typ: DDS
• Anzahl der Wellenformen: bis zu 11

Anzeige und Steuerung

• Anzeige: 4,3" IPS
• Steuerung: kapazitiver Touch + physische Tasten + Drehknopf

Stromversorgung und Design

• Akku: 5000 mAh (Li-Ion)
• Aufladen: USB-C
• Architektur: FPGA + MCU + ADC
• Design: kompaktes, ca. 30% leichteres Gehäuse
• Zusätzliche Merkmale: leiser Lüfter, Firmware-Update-Fähigkeit
